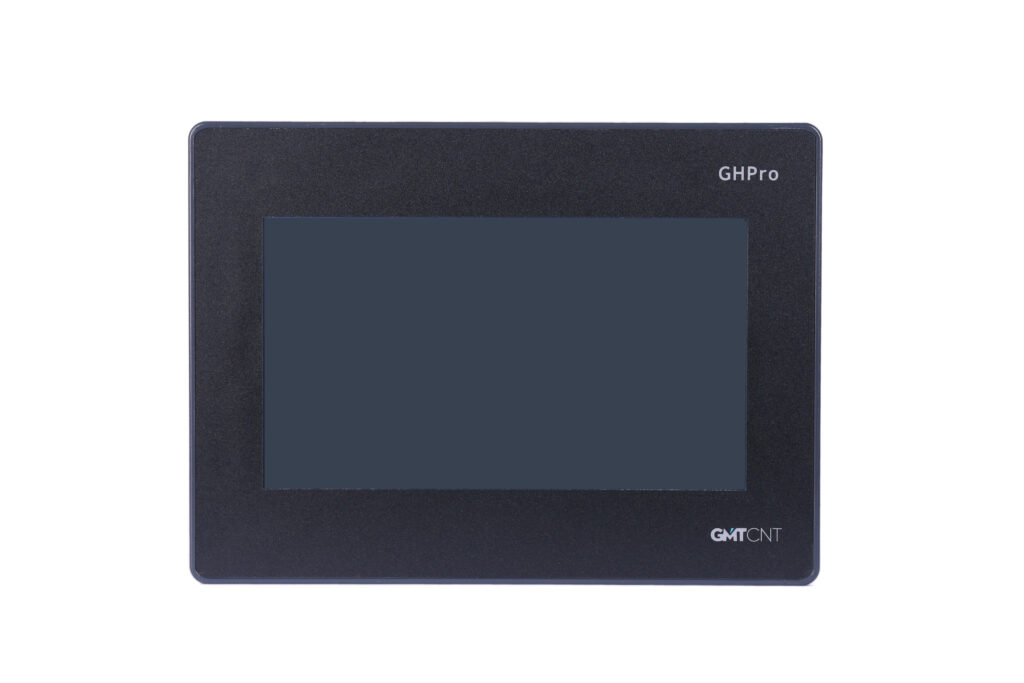

GHPro-070E-4G

GHPro-070E-4G

Endüstriyel uygulamalarda kullanılmak üzere geliştirilen bu HMI operatör paneli, 0–50°C çalışma sıcaklığı aralığında çoğu endüstriyel ortamda kararlı ve güvenilir performans sunar. Ön paneli NEMA 1 standartlarına uygundur ve endüstriyel kullanım gereksinimleri gözetilerek tasarlanmıştır. Elektrostatik gürültü ve elektromanyetik etkilere karşı uygun önlemler alındığında, üretim sahalarında uzun süreli ve istikrarlı kullanım sağlar.

Cihaz, DC 10–28V giriş voltajı ile çalışır ve dahili sigortası sayesinde aşırı voltaj durumlarına karşı temel koruma sunar. Güç beslemesinde, anahtarlamalı güç kaynaklarıyla uyumlu olacak şekilde tasarlanmış olup ekranlı kablo kullanımı ve doğru topraklama ile sistem güvenliği artırılabilir. DC ve AC güç hatlarının ayrılması, sistem kararlılığı ve güvenli çalışmayı destekler. Güç bağlantısı, arka panelde yer alan terminal üzerinden kolay ve güvenli bir şekilde yapılabilir; DC24V, GND ve FG terminalleri sayesinde endüstriyel otomasyon sistemlerine sorunsuz entegrasyon sağlar.

Kullanım Klavuzu
VNC Yazılımı
PC Yazılımı

Display Tipi                            : ” TFT

Çözünürlük                            : 1024 x 480

Renk                                       : 16,77M

Arka Işık                                : LED

Parlaklık                                : 450cd/m²

Arka Işık Ömrü                     : >30.000 saat

Dokunmatik Ekran               : 4 kablolu hassas direnç devresi

İşlemci                                   : ARM Cortex-A7 Dual Core 1GHz

Bellek                                     : 256 MB NAND Flash +128 MB DDR3 Hafıza

RTC                                         : Var

Genişleme Belleği                : –

Yazıcı bağlantı noktası       : USB Slave (Pictbridge)

Ethernet                                : –

Program Yükleme               : MICRO USB / RS-232

COM Port                             : COM0: RS-232, RS-485, RS-422
                                                  COM2: RS-232

Güç Tüketimi                       : 2.4W

Çalışma Gerilimi                 : 24VDC

Giriş Aralığı                          : 10VDC – 28VDC

Anlık Güç Kesintisi             : <3ms

Skala İzolasyon Direnci     : >50MΩ (500VDC)

Dielektrik Dayanım Testi    : 500VAC 1 dakika

Kasa Malzemesi                  : Mühendislik Plastiği

Ölçüler (mm)                        : 132 x 102 x 33

Panel Yuva Ölçüsü (mm)   : 119 x 93

Ağırlık (kg)                            : 0.21

Çalışma Sıcaklığı                 : 0 ile 50°C arası

Çalışma Ortamı Nemi          : %10rH ile %90rH arası, yoğunlaşma olmadan

Saklama Sıcaklığı                : -20 ile 60°C arası

Saklama Nemi                      : %10rH ile %90rH arası, yoğunlaşma olmadan

Çarpma Dayanıklılık Testi  : 10Hz ile 25Hz arası (X,Y,Z yönü, 30 dakika)

Soğutma Yöntemi                : Havalı soğutma

Koruma Sınıfı                        : IP65 (ön panel)

Standartlar  : CE markalı, EN61000-6-2:2005/EN61000-6-4:2007+A1:2011
